2026年世界杯扩军至48支，球场上的“快马”更多了，但没有任何一位教练敢让队员各自为战——配合一旦脱节，再高的天赋也敌不过混乱。

SiC功率器件的并联，道理何其相似：单管扛不住大电流，并联是必由之路。但把几颗管子焊在一起就万事大吉了吗？静态不均流、动态抢跑、热失控、栅极串扰……任何一环出问题，都足以让系统在毫秒间崩盘。那么，如何让这群“电光快马”真正步调一致？

1 为什么SiC必须“抱团”？

• 灵活拼装：不用花大价钱开发定制大模块，用标准品单管就能像战术板上的棋子一样，随意排兵布阵，扩容方便；

• 散热分散：热量不再集中在一颗器件上，热设计更轻松，避免局部烧毁；

• 性价比高：批量买标准品，比专门造大尺寸芯片的成本低得多，备料也更简单；

• 冗余特性：即使一颗意外失效，剩下的还能降额继续扛一阵（当然得提前设计好）

• 扩大容量：适配大功率电力电子设备扩容需求，单颗 SiC 模块电流容量存在上限，多模块并联可大幅提升系统总载流能力。

听起来很简单？但真要把几个“快如闪电”的 SiC 拧在一起，麻烦事儿才刚刚开始。

2 并联四大难点

球场上最怕什么？有人跑死，有人散步。同样的，并联最大拦路虎就是电流不均，通俗讲就是“有难不同当，有福不同享”。

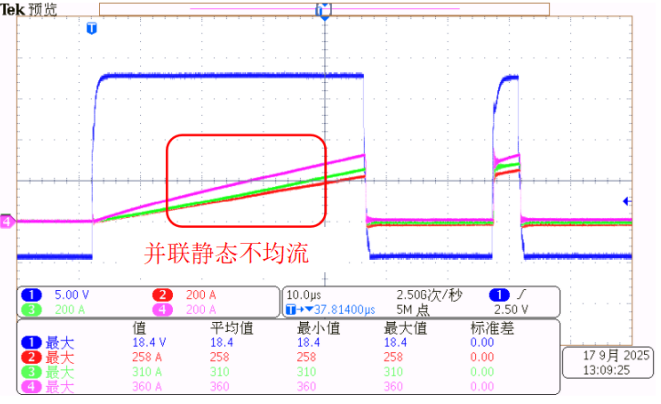

2.1 静态不均：天生体质有差异

每个管子的通态电阻和跨导都不可能完全一样。并联之后，几颗管子都完全导通了，电流则按导通电阻反着分：电阻小的，分到的电流多；电阻大的，分到的电流少。同理两颗管子并联，门极电压是一样的，但跨导不一样。跨导大的，门极电压刚过阈值一点，电流就猛涨；跨导小的，涨得慢。结果就是：跨导大的那根管子，在同样的门极电压下，硬生生扛走了更多电流。

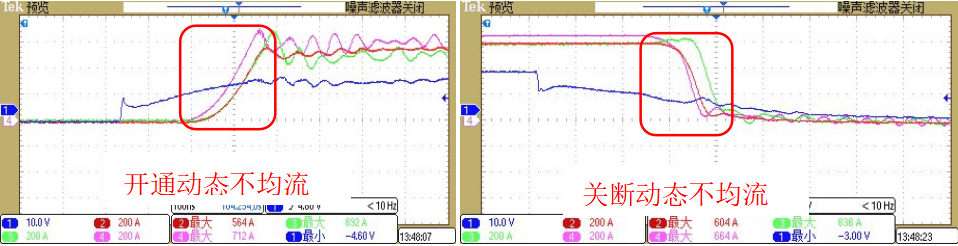

2.2 动态不均：开关时抢跑才致命

SiC 开关速度快到纳秒级，管子的“开启门槛”（阈值电压）存在差异，门槛低的会先打开抢活儿干，同时线路里一丁点儿的寄生电感差异，都会让并联的管子开通、关断时严重“抢跑”。就像淘汰赛的点球大战，裁判哨响的一瞬间，有人先启动半步，有人还在原地。半拍之差，一个管子已经完全导通了，另一个还在磨蹭，瞬间全部电流砸在前者身上，造成剧烈过冲和损耗。

2.3 热正反馈：越烫越抢，越抢越烫

说到温度总会有个误区：并联的其中一个管子电流大了温度会升高，内阻会增加，理论上分到的电流应该会减小，这样便会形成一个负反馈有助于均流。然而SiC的阈值电压有个怪脾气——温度越高，开启门槛反而越低。这意味着电流吃得多的那个管子会升温，门槛再降，下一次更积极地去抢电流，温度再升高……恶性循环下去，直到“热崩溃”，一颗带走一串。

2.4 驱动的“指挥”难题

多管并联后栅极电容倍增，驱动须提供高峰值电流。纳秒开关下，走线寄生电感差异导致开关不同步。同时需低阻抗关断回路抑制米勒串扰，并确保单管失效不牵连整个驱动系统。再加上高速开关时的环流影响，并联管子之间会“互相伤害”，门极振荡误开通风险大增。这对驱动的门极信号，驱动走线一致性和电源的稳定性要求显著提高。

3 三套“教练战术板”

SiC开关的核心控制器在于驱动，驱动可看作并联SiC的主教练，想让球员发挥出最佳实力，一位优秀的教练必不可少。下面是三位教练的“战术板”：

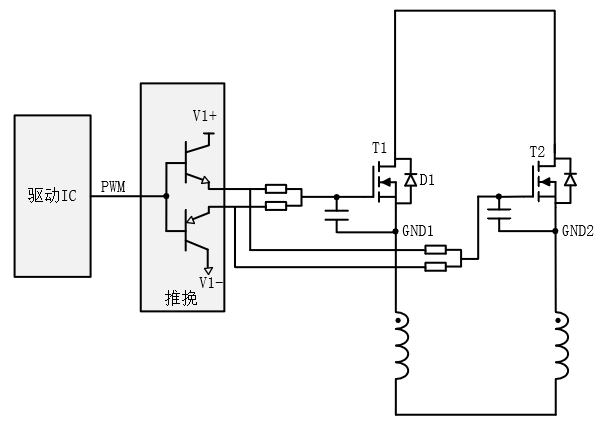

3.1 无源方案

一个驱动芯片同时驱动多颗SiC，门极直接相连。

该方案存在以下几个问题：

• 驱动电流不够分：当峰值电路满足不了并联需求，开关损耗增加；

• 互相串扰：一颗管子关断时产生的米勒电压尖峰，顺着导线直接灌到隔壁管子的门极上，造成隔壁管子误开通或者门极损坏；

• 环流严重：SiC在高速开关过程中，易受线路中寄生电感影响，在高di/dt和dv/dt下，由于回路电感的差异，在门极耦合的电压也不一样，并联管子之间会“互相伤害”，一颗管子失效，门极对地短路，整个驱动电压瞬间被拉垮，所有管子都受到影响。

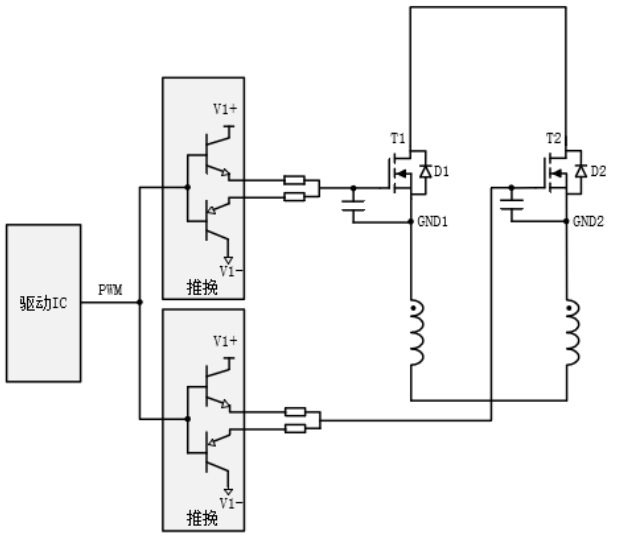

3.2 传统有源方案

每个SiC管子都配一个独立的推挽驱动单元，但所有推挽单元共用一路电源，地也是共用的。

该方案每个SiC管子有自己的专属推挽输出，每路独立提供足额峰值电流，开关速度彻底释放，推挽控制开通关断的过程较为独立；每个管子配独立推挽驱动，关断时下管提供极低阻抗路径，将耦合过来的电流旁路到地，门极电压抬不起来，误开通的风险降低。

但还留着一个坑：环流问题，传统的无源和有源方案每个推挽单元都采用同一个电源供电，在SiC高速高频的工作环境中依然无法有效的抑制并联环流。一颗管子门极出现问题，还是可能连累全队。

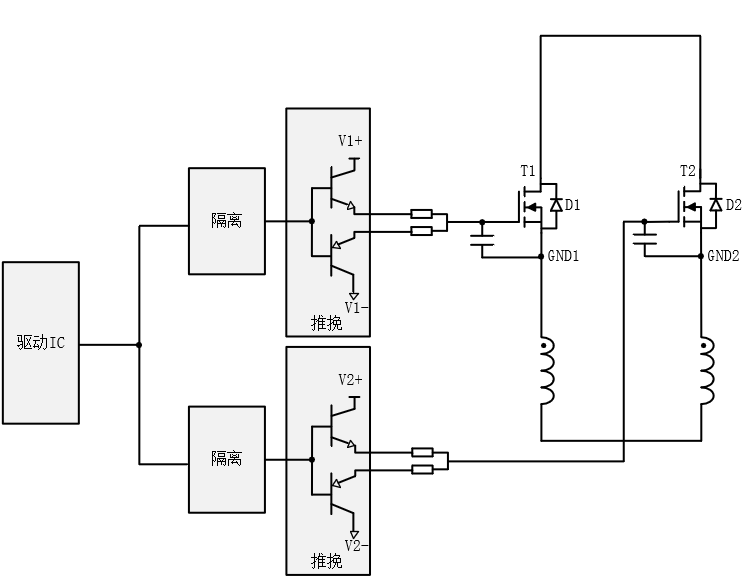

3.3 环流抑制方案

每个SiC配独立推挽驱动，而且每路都有独立的隔离电源。

• 每个驱动单元有自己独立的隔离电源，一颗管子的门极短路了，其他驱动单元照常工作，完全不受影响；

• 每个驱动单元的地都是独立的，门极回路之间没有任何电气连接，一颗管子上产生的米勒串扰尖峰、开关振荡，环流只能在自己的回路里打转，根本找不到去隔壁门极的路；

• 每个驱动单元有自己的浮地，不直接连在功率地上，噪声耦合路径被隔离切断，共模抗干扰能力强。

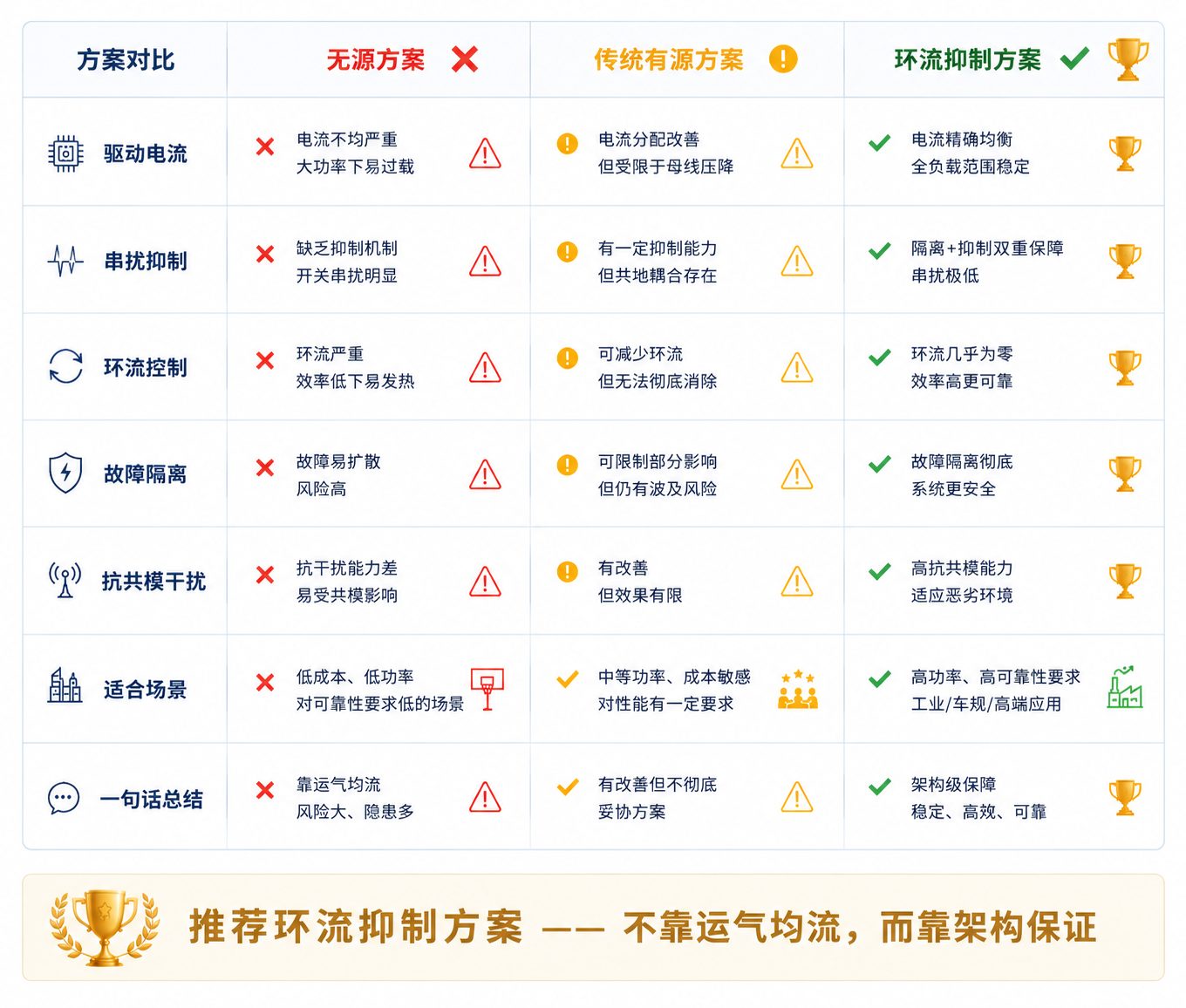

从无源到传统有源，再到环流抑制方案，实质是驱动架构从“共用”走向“独立”再走向“隔离”的升级——每一步都在让多管并联更可靠、更同步。有源环流抑制方案，正是大功率并联场景下的最优解。

4 飞仕得“冠军底盘”：2FB02P隔离电源

在在环流抑制方案中，一款优秀的隔离电源必不可少，2FB02PxxxxxMPT系列是一款由FSD自主开发的SiC MOSFET弱隔离DC-DC转换器。该系列适配单路驱动供电，额外配置一路IC供电，具备宽输入范围、高输出精度、超小型化等优势。

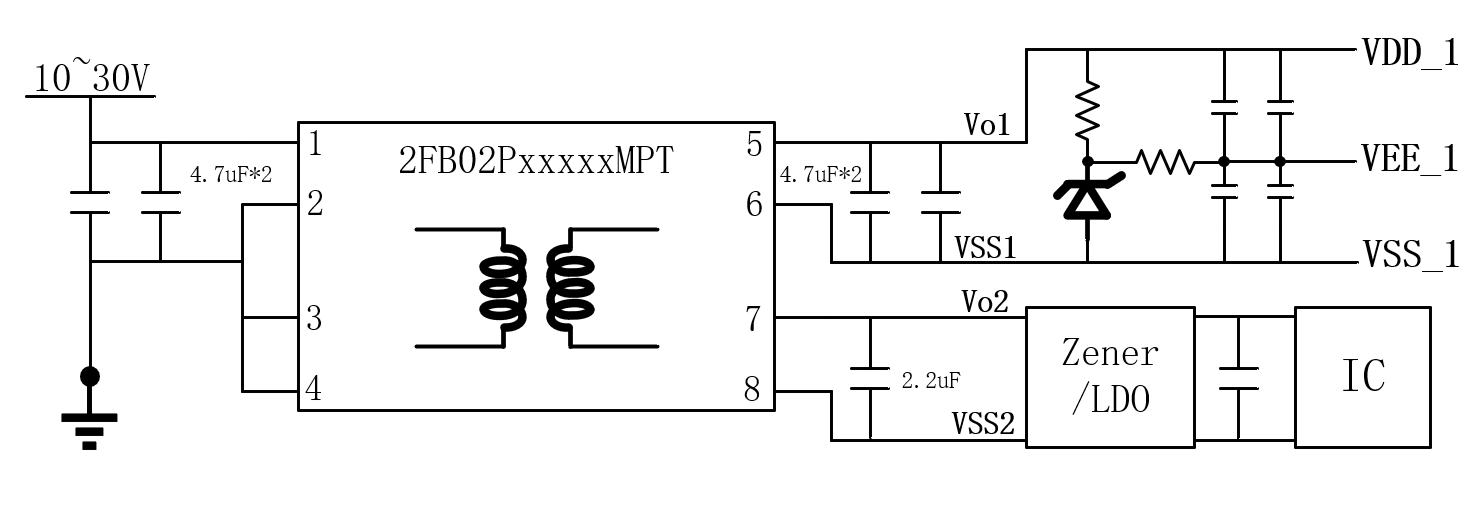

推荐电路

并联应用测试波形

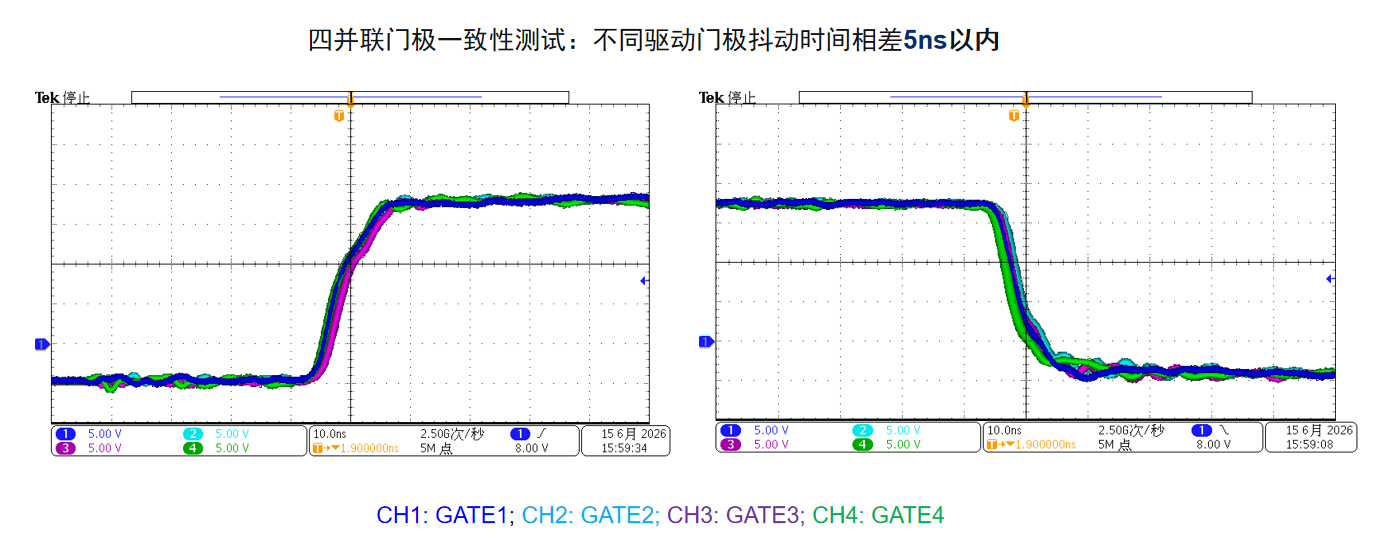

1. 四并联门极一致性测试：不同驱动门极抖动时间相差5ns以内

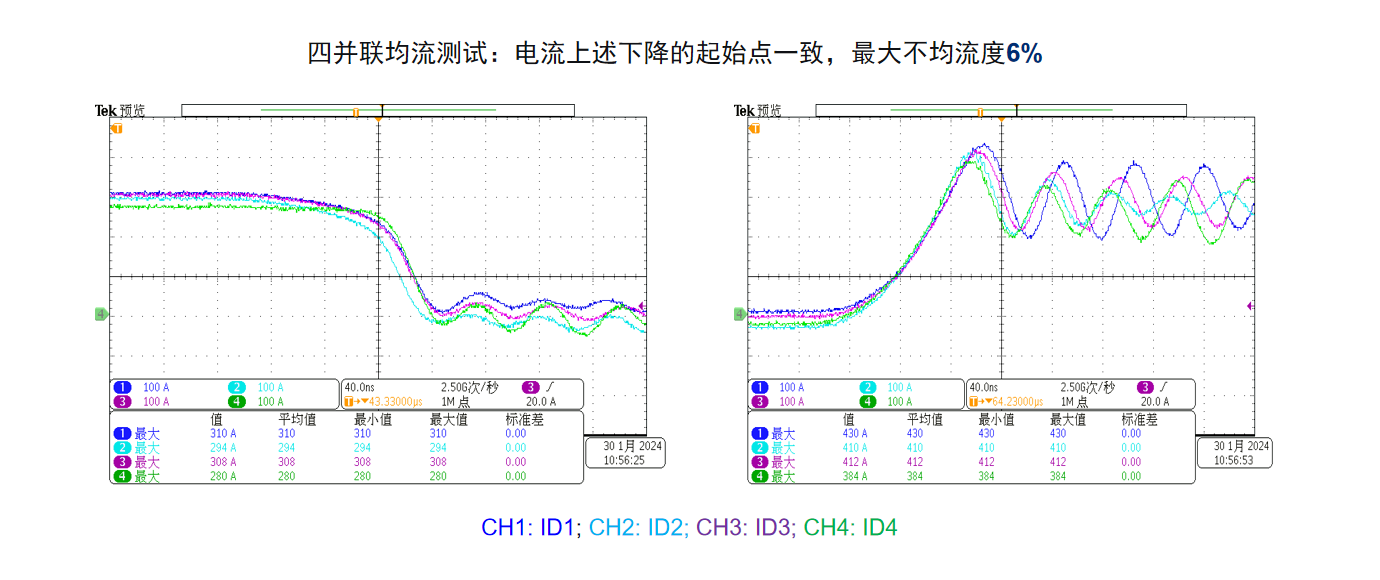

2. 四并联均流测试：电流上升下降的起始点一致，最大不均流度6%

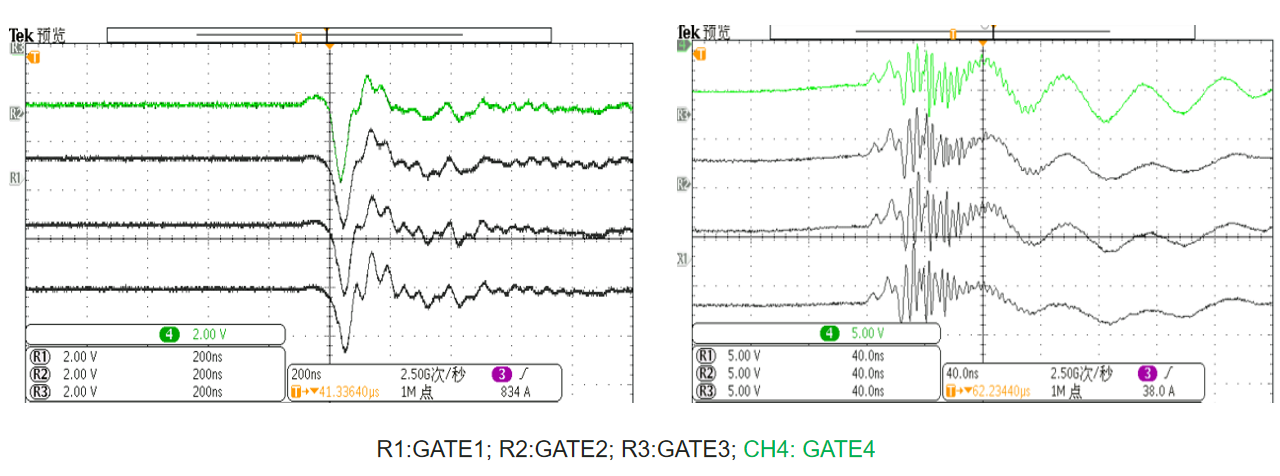

3. 四并联对管门极串扰：串扰电压一致，每个门极之间无环流耦合，且均未超过最大值

SiC并联，从来不是一个“要不要做”的选择题，而是大功率时代的一道必答题。驱动方案从无源到环流抑制、一路迭代，它不靠运气均流，而靠架构保证——把故障关在门外，把噪声挡在墙外，把每颗SiC的开关节奏调到同一个拍子上。
